ОДНОСТУПЕНЧАТЫЕ ХЛАДАГЕНТНЫЕ НАСОСЫ ТИПА CLS
Общее описание: Хладагентые насосы серии CLS это полностью герметичные центробежные насосы со встроенным электродвигателем. Насос не погружного типа. Конструкции насоса это комбинация блока центробежного насоса, блока 3-фазного асинхронного двигателя с гидравлической секцией и единого вала, который соединяет насос и двигатель.
Насосы серии CLS используются в основном для перекачки хладагентов в холодильных установках. Их конструкция испытана и одобрена несколькими сертифицирующими организациями и допускает использование насосов на судах. Серия насосов СLS подходит для систем, где необходимы высокие давления подачи и небольшие расходы жидкости.

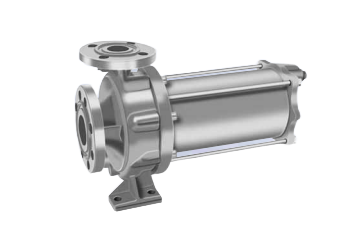

Насос типа CLS
ХАРАКТЕРИСТИКИ
Рабочая среда: Сжиженные газы, такие как R717 (NH3), R22, СО2, R134a, R404a, R11, R12, метанол, силиконовое масло KT3, бромистый литий
Рабочий диапазон: - Подача (Q max.) 50 м3/ч
- Напор (H max.) - 57 м.ж.ст. и более под заказ.
Частота вращения: 2800 и 3500 об/мин
Рабочая температура: от – 50°C до + 30°C
Мощность двигателя: до 12 кВт и более
Напряжение: 220, 380, 400, 415, 440, 460, 500 или 660 В
Частота: 50 или 60 Гц (возможно частотное регулирование)
Класс защиты: Двигатель IP 64 /Ротор IP 67

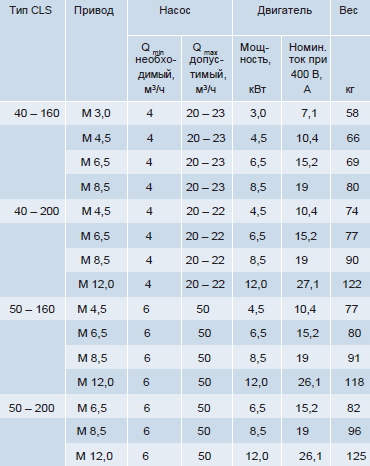

Полный модельный ряд одноступенчатых насосов cерии CLS
Одноступенчатые насосы
| Модель | Минимальный расход (Q min) м3/ч | Максимальный расход (Q max) м3/ч | Мощность двигателя, кВт | Напряжение, В | Номинальный ток, А |
| CLS32-160/M3.0 | 4,5 | 18 | 3 | 380~400 | 8 |
| CLS32-160/M4.5 | 4,5 | 18 | 4,5 | 380~400 | 11,1 |
| CLS40-160/M3.0 | 7 | 28 | 3 | 380~400 | 8 |
| CLS40-160/M4.5 | 7 | 28 | 4,5 | 380~400 | 11,1 |
| CLS40-160/M6.5 | 7 | 28 | 6,5 | 380~400 | 16,8 |
| CLS40-160/M8.5 | 7 | 28 | 8,5 | 380~400 | 21,1 |
| CLS40-200/M4.5 | 10 | 30 | 4,5 | 380~400 | 11,1 |
| CLS40-200/M6.5 | 10 | 30 | 6,5 | 380~400 | 16,8 |
| CLS40-200/M8.5 | 10 | 30 | 8,5 | 380~400 | 21,1 |
| CLS40-200/M13.0 | 10 | 30 | 13 | 380~400 | 29,9 |
| CLS40-250/M8.5 | 6 | 34 | 8,5 | 380~400 | 21,1 |
| CLS40-250/M13 | 6 | 30 | 13 | 380~400 | 29,9 |
| CLS50-160/M4.5 | 15 | 50 | 4,5 | 380~400 | 11,1 |
| CLS50-160/M6.5 | 12 | 54 | 6,5 | 380~400 | 16,8 |
| CLS50-160/M8.5 | 12 | 54 | 8,5 | 380~400 | 21,1 |
| CLS50-160/M13 | 15 | 50 | 13 | 380~400 | 29,9 |
| CLS50-200/M6.5 | 15 | 60 | 6,5 | 380~400 | 16,8 |
| CLS50-200/M8.5 | 15 | 60 | 8,5 | 380~400 | 21,1 |
| CLS50-200/M13 | 15 | 55 | 13 | 380~400 | 29,9 |

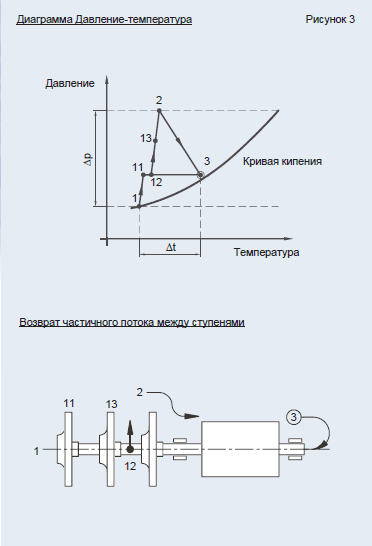

Принцип работы
Насосы СНТ полностью герметичны. Их привод осуществляется с помощью экранированного двигателя и не требует какого-либо уплотнения вала.
Насосы СНТ специально разработанные для применения в системах холодоснабжения, отличают следующие особенности:
- Низкие значения подпора
- Возможность подачи до 50 м3/ч
- Подходят для перекачивания аммиака, фреонов, СО2 и других хладагентов
Насосы испытаны и одобрены несколькими сертифицирующими организациями и допущены к использованию на судах.
Подшипники
Подшипники скольжения смазываются перекачиваемой средой и воспринимают радиальные усилия от общего вала насоса и ротора.
Опора воспринимает нагрузку только при пуске и остановке насоса, так как по достижении экранированным двигателем номинальной частоты вращения эта функция переносится на ротор.
Осевые усилия компенсируются гидравлически.

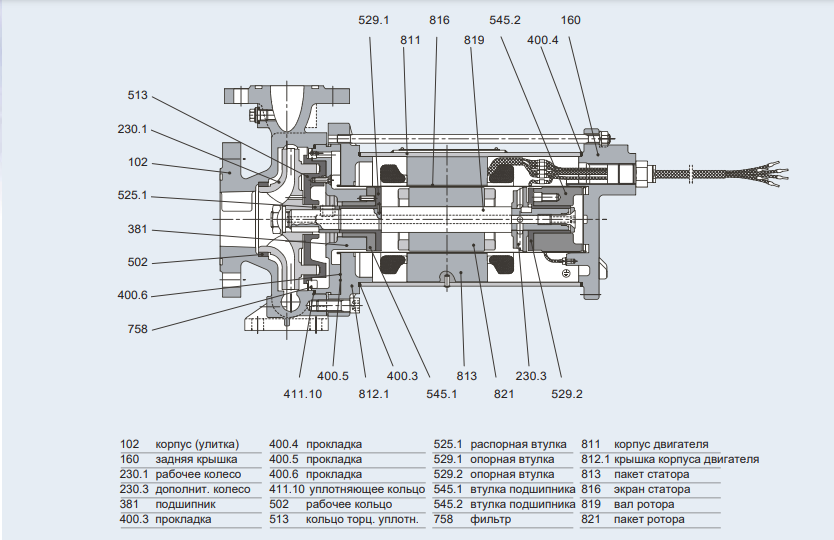

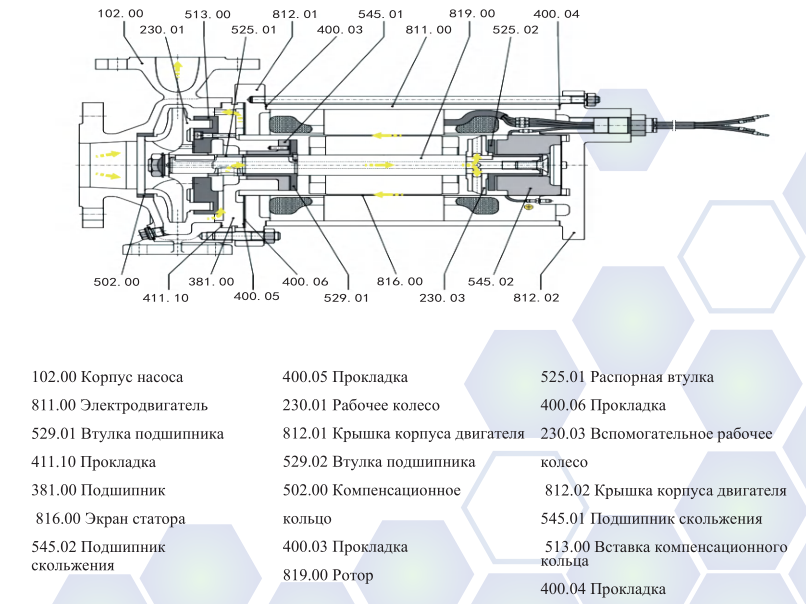

Детали и материалы
- Корпус CS
- Рабочее колесо CS
- Подшипники 2Cr13/FH82A/ графит
- Вал CS
- Экран статора 316L
- Прокладки AFM 34*
- Номинальное давление PN 25**
* безасбестовые ** PN 40 под заказ

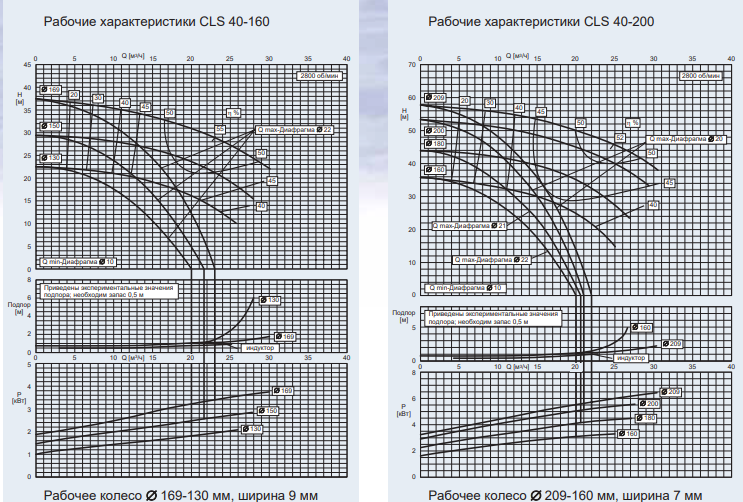

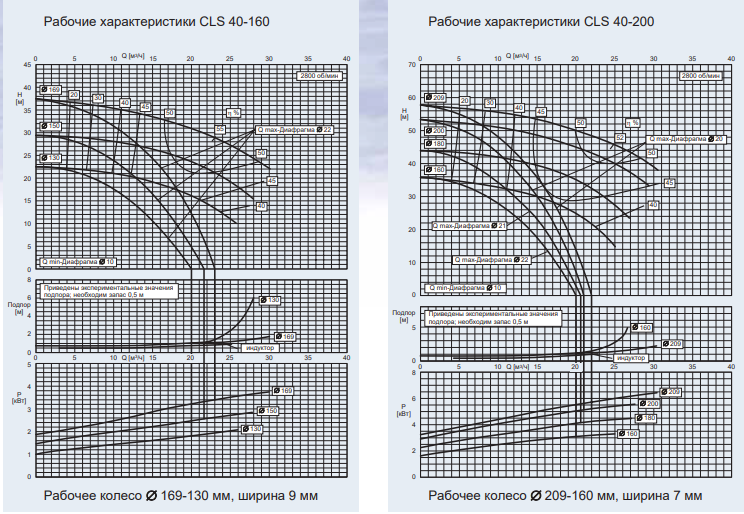

Кривые производительности

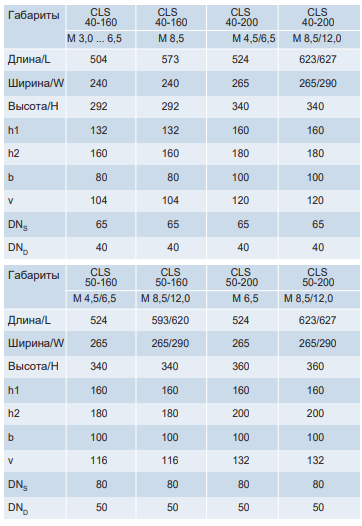

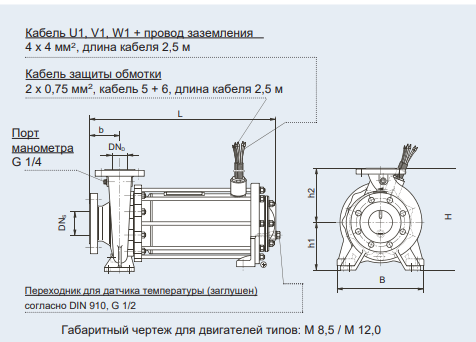

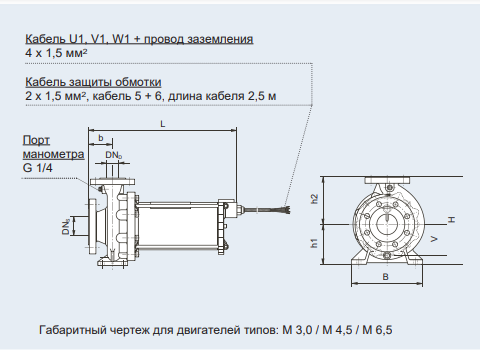

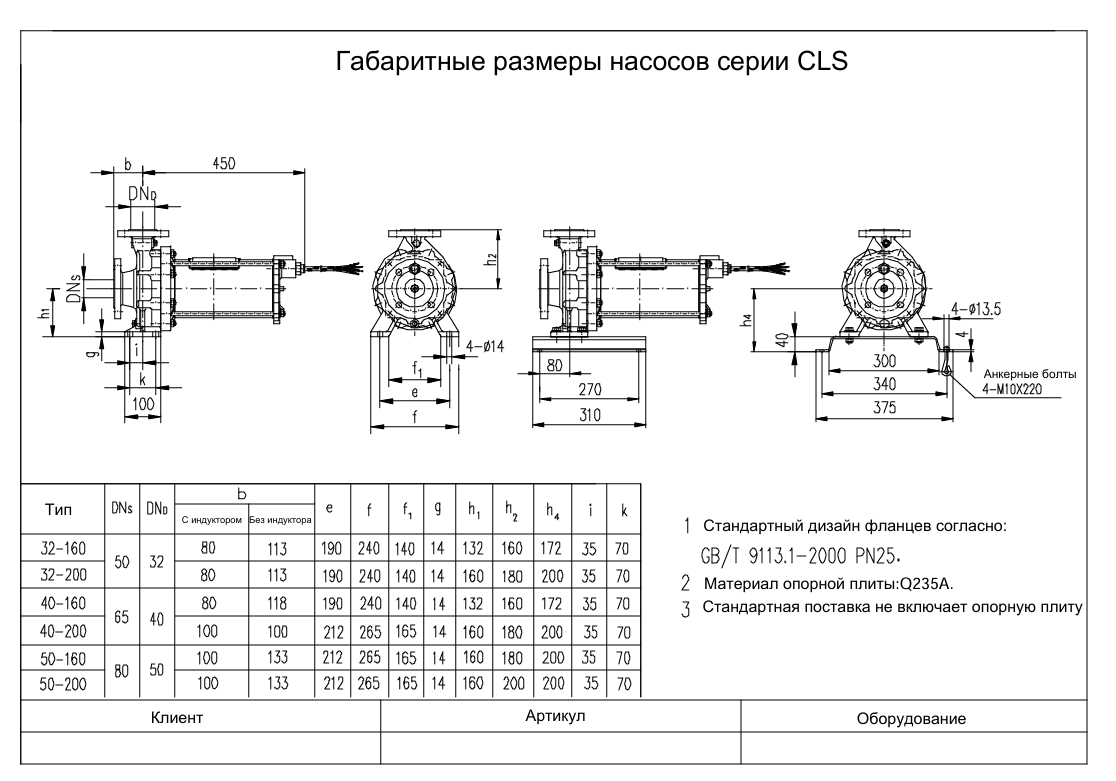

Габаритные чертежи
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
Комплектация
- Насос
- УПД (Универсальный передаточный документ)
- Счет для оплаты
- Договор и спецификация (если был заключен новый договор)
- Паспорт на насос
- Инструкция по эксплуатации (в электронном виде)
- Заверенная копия Декларации соответствия
